Latiguillos hidráulicos a medida, hasta 700 bar
Un latiguillo reventado para la máquina entera. Los fabricamos a medida en nuestro taller, con racores y manguera en stock, para que te vuelvas con él puesto.
Alta y baja presión Fabricamos el latiguillo con la manguera y el racor que pide tu equipo, no el que hay suelto.
A medida
En el momento Prensamos en taller. Si tenemos la manguera y el racor, sales con él.
Piezas raras Racores y componentes que en otro sitio son un pedido de semanas.
Maquinaria de bodega, tractores y maquinaria agrícola, industria, obra pública y vehículos pesados. Si empuja aceite, lo hacemos.
Antes de campaña fabricamos los latiguillos críticos por duplicado, para que el recambio ya esté en tu nave.
Con su certificado para circuitos de proceso, además de la hidráulica de alta y baja presión.
Para qué instalación es
Un latiguillo no se sustituye por el que más se le parezca. La manguera tiene que aguantar la presión de trabajo con su margen, y el racor tiene que ser el que monta tu máquina.
Te encaja si…
- Se te ha roto un latiguillo y la máquina está parada.
- Necesitas alta presión de verdad, hasta 700 bar.
- Tienes maquinaria antigua y el racor original ya no se fabrica.
- Quieres dejar repuestos hechos antes de la campaña, para no parar.
Mejor hablamos de otra cosa si…
- Buscas manguera por metros sin montar.
- Necesitas una reparación en carretera y no puedes acercar la pieza.
- Es una manguera alimentaria de proceso: eso lo miramos aparte.
- Quieres que valga cualquier racor con tal de que entre.
Tráenos el latiguillo roto o la máquina. Con la pieza delante se acierta a la primera, y eso es lo que ahorra el segundo viaje.
Qué fabricamos y tenemos
| Servicio | Qué cubre |
|---|---|

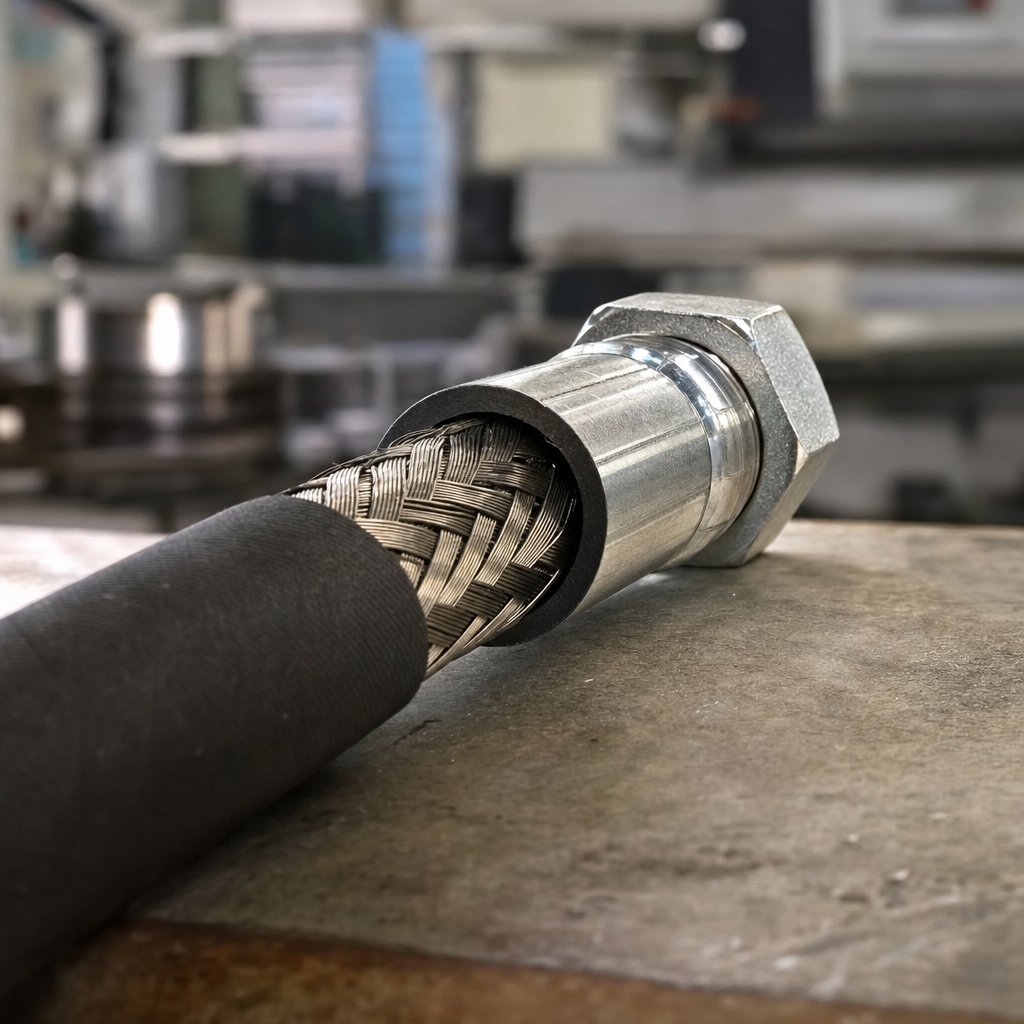

| Latiguillos de alta presión | Hasta 700 bar, con la manguera y el trenzado que pida la aplicación. |
| Latiguillos de baja presión | Retornos, aspiraciones y circuitos auxiliares. |

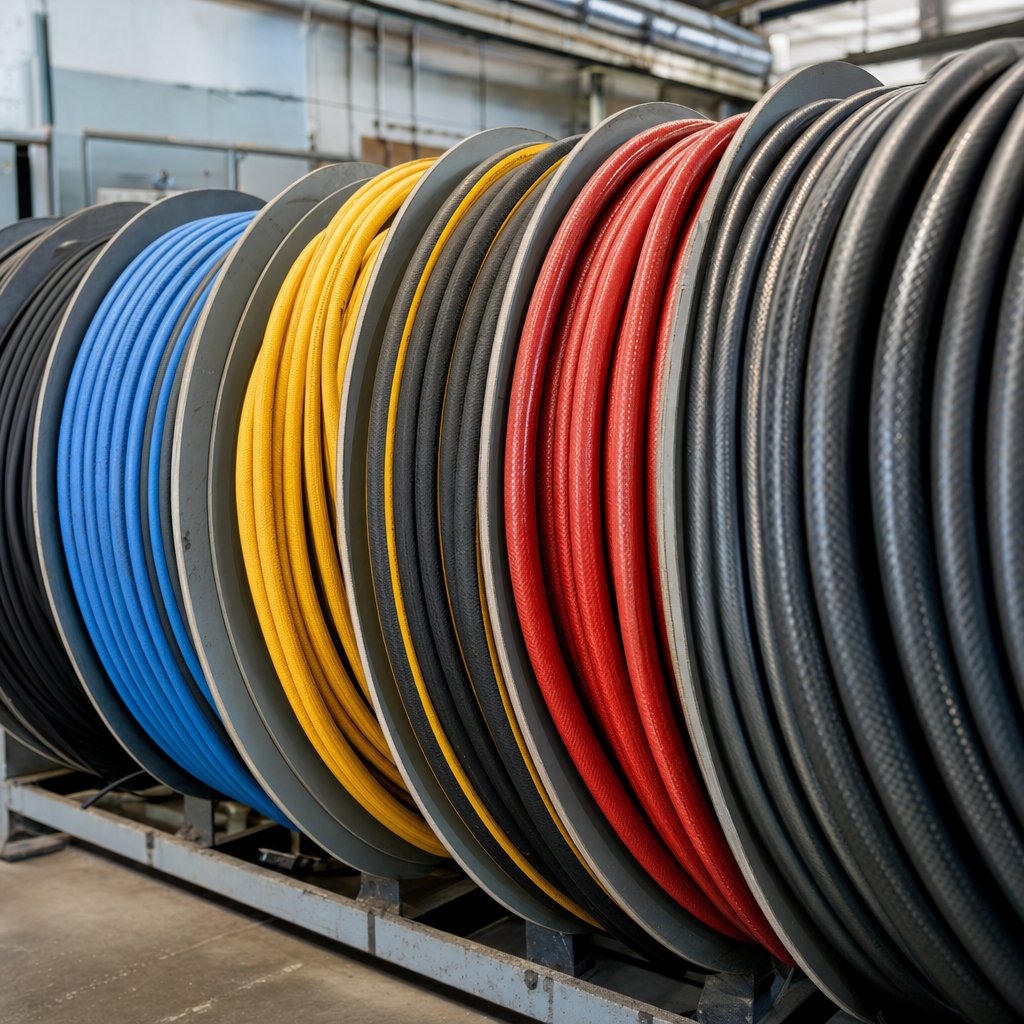

| Mangueras hidráulicas | Por tramos y montadas, con sus terminales prensados. |

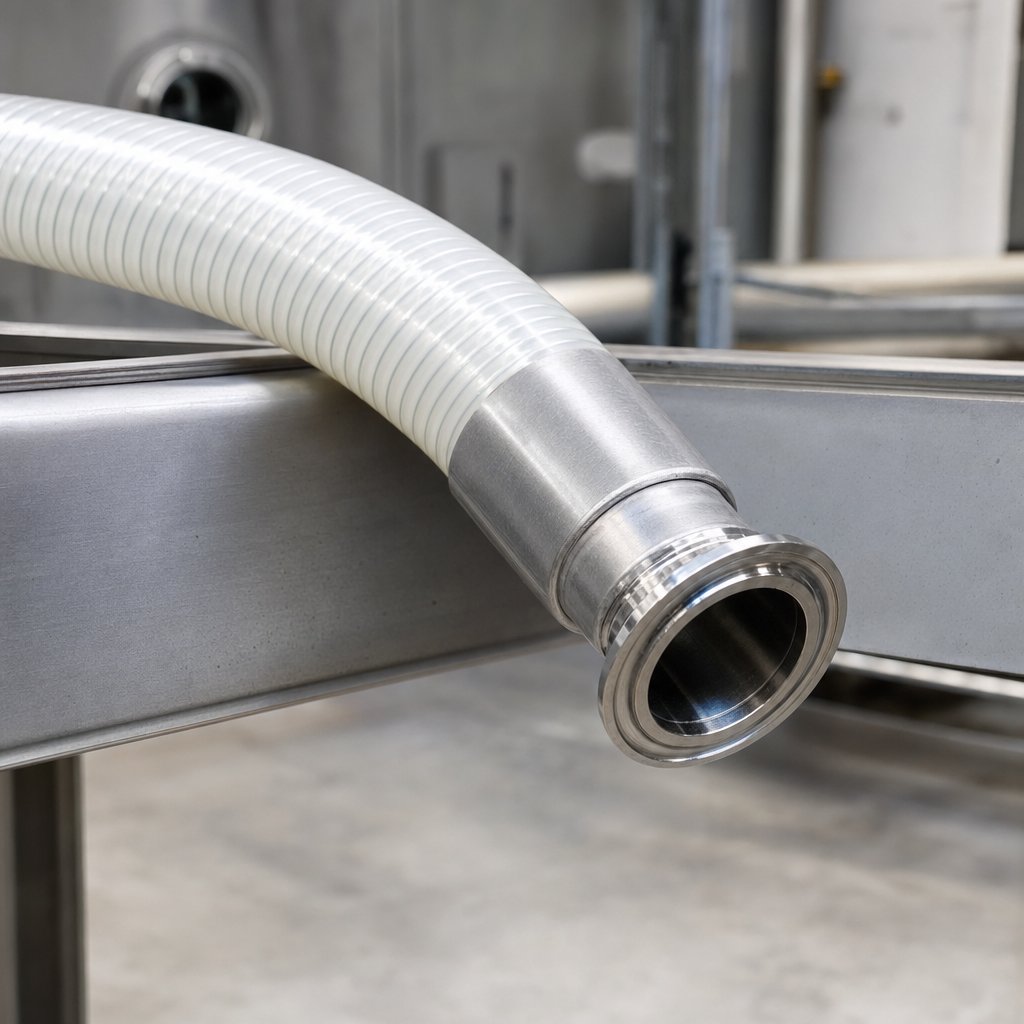

| Mangueras alimentarias | Para proceso, con el certificado que corresponde. |
| Racores y adaptadores | Métrica, BSP, JIC, ORFS y los que ya no se fabrican, en almacén. |
| Componentes hidráulicos y neumáticos | Piezas difíciles de encontrar. Es a lo que dedicamos el almacén. |
Por qué venir aquí y no pedirlo fuera
Se hace delante de ti
Prensamos en taller. Si la manguera y el racor están en stock, el latiguillo sale hecho y montado el mismo día.
Se acierta con la pieza delante
Medir por teléfono un latiguillo con dos racores distintos acaba en un segundo viaje. Con la pieza en el mostrador, no.
Guardamos lo que nadie guarda

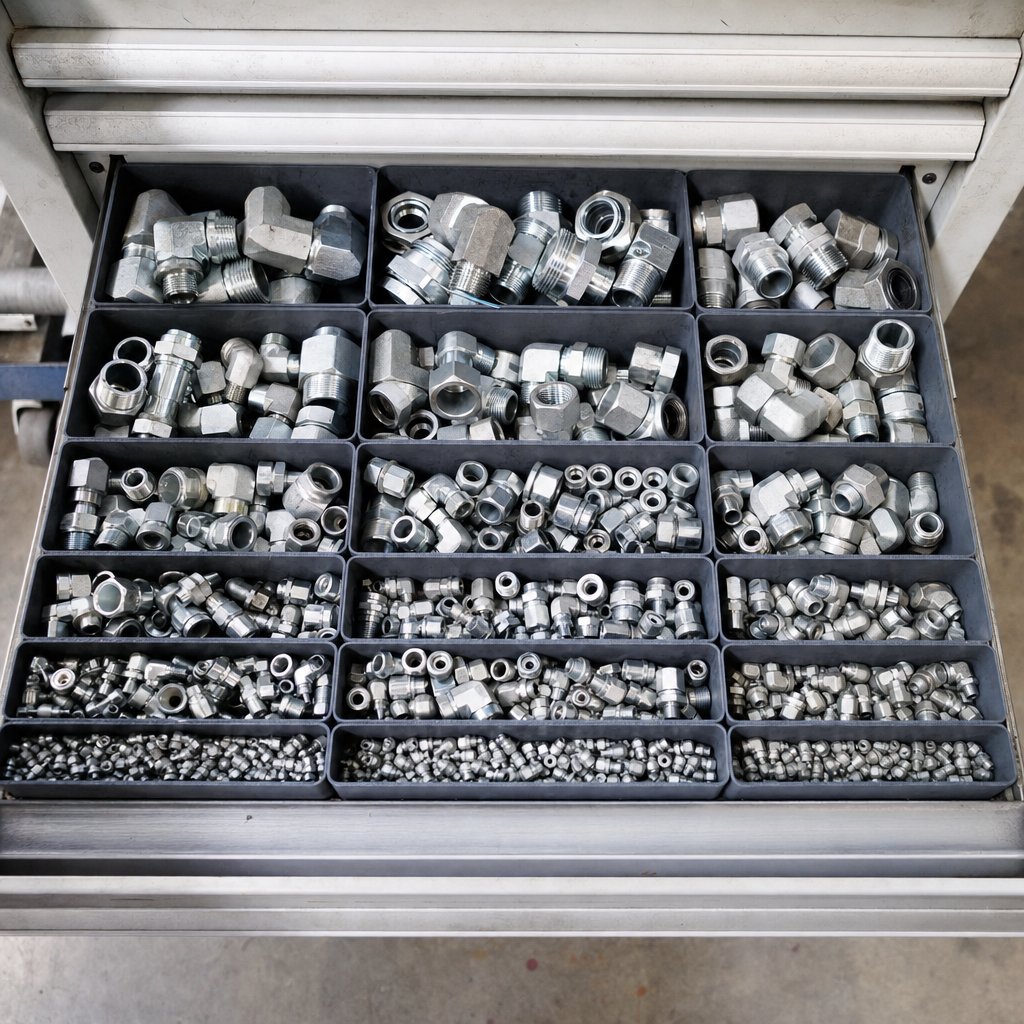

El almacén está lleno de racores de maquinaria que ya no se fabrica. Esa es la diferencia entre arreglarlo hoy o tener la máquina parada esperando la pieza.

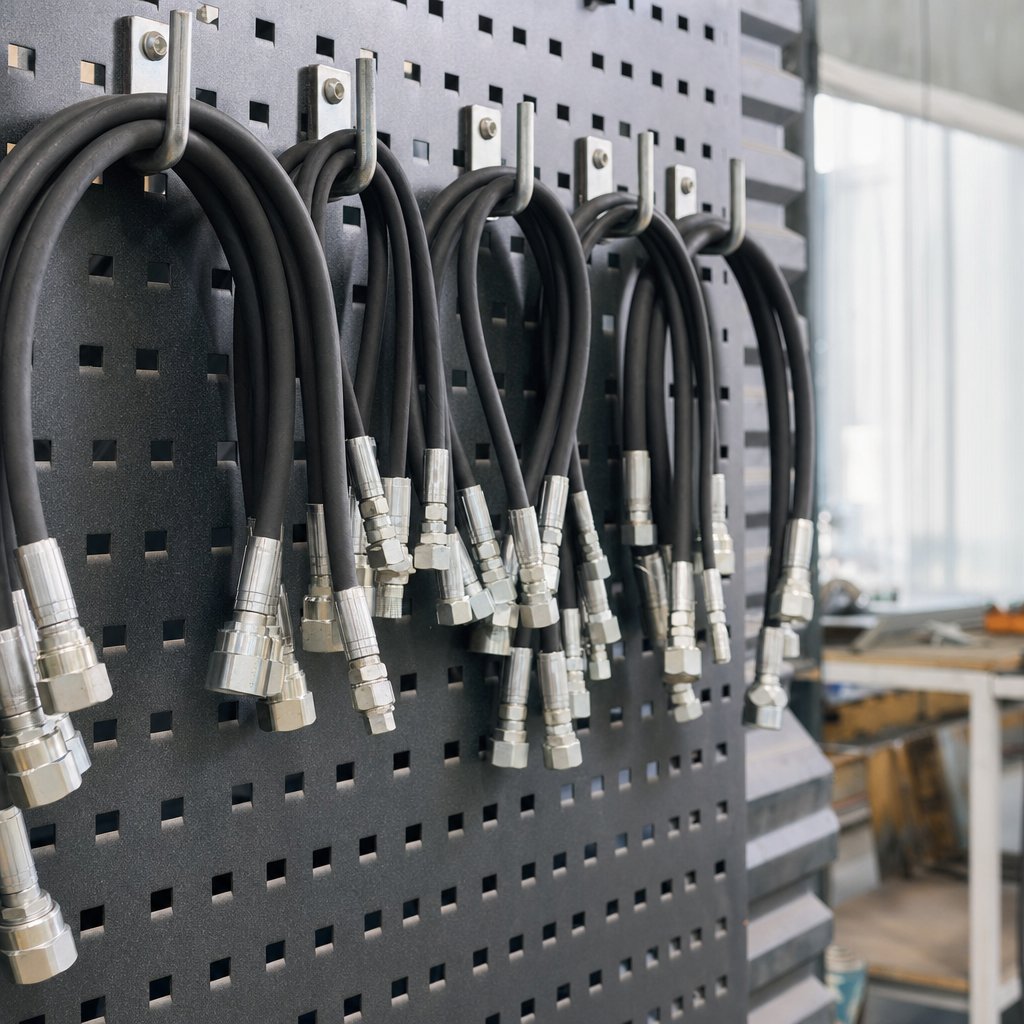

Podemos dejarte repuestos hechos
Antes de vendimia o de campaña fabricamos los latiguillos críticos por duplicado. Cuando revienta uno, el recambio ya está en la nave.
Cómo se elige un latiguillo: presión, margen y racor
Lo primero es la presión de trabajo del circuito. Los latiguillos hidráulicos se calculan casi siempre con un factor de seguridad de 4:1: la presión de rotura de la manguera es, como mínimo, cuatro veces la presión a la que va a trabajar[1]. Ese margen es de seguridad, no un permiso para trabajar por encima de la presión nominal. Además, la presión de rotura cambia según el tipo de manguera y el fabricante, así que lo que vale es la ficha de la manguera concreta[1].
Qué necesitamos saber para fabricarlo
| Dato | Por qué importa |
|---|---|
| Presión de trabajo | Con ella se elige la manguera y su refuerzo, con el margen de seguridad. |
| Fluido | Aceite hidráulico u otro líquido: de él depende el material de la manguera. |
| Diámetro interior | Condiciona el caudal y que el racor encaje con la manguera. |
| Longitud | La medida entre los dos extremos, con el latiguillo ya montado. |
| Racor de cada extremo | Tipo de rosca (métrica, BSP, JIC, ORFS u otro), forma y ángulo. Con la pieza delante se acierta. |
| Dónde trabaja | Temperatura, roces y movimiento de la máquina. |
Si no tienes alguno de estos datos, no pasa nada: tráenos el latiguillo roto o la máquina y los sacamos con la pieza delante.
Montaje, sustitución y almacenamiento
La especificación técnica ISO/TS 17165-2:2018 reúne las pautas para seleccionar, trazar, fabricar, instalar, sustituir, mantener y almacenar mangueras y latiguillos en circuitos hidráulicos, e incluye en un anexo ejemplos de fallos reales por un uso incorrecto[2]. Es una buena referencia para decidir cómo guardar los repuestos y cuándo cambiar un latiguillo que ya ha trabajado mucho.
Preguntas que nos hacen
¿Cuánto tardáis en hacer un latiguillo?
Si tenemos la manguera y el racor, en el momento. Por eso pedimos que traigas la pieza rota: con ella delante se hace a la primera.
¿Enviáis latiguillos a otras provincias?
De momento servimos en Castilla-La Mancha, con entrega en 24-48 horas. Si estás fuera, llámanos y vemos cómo hacértelo llegar.
¿Hasta qué presión trabajáis?
Hasta 700 bar. Fabricamos tanto baja como alta presión, y elegimos la manguera por la presión de trabajo con su margen de seguridad, no por el diámetro.
¿Tenéis racores de maquinaria antigua?
Es lo que más nos piden. Mantenemos stock de piezas difíciles de encontrar precisamente para eso.
¿Vais a la finca o a la nave?
Para fabricar, el latiguillo se prensa en taller. Si la máquina no se puede mover, dinos qué es y vemos cómo lo resolvemos.
¿Cómo sé qué presión necesita mi latiguillo?
Parte de la presión de trabajo del circuito y elige una manguera que la cubra con margen. Como los latiguillos hidráulicos se calculan casi siempre con un factor de seguridad de 4:1, la rotura llega a cuatro veces esa presión como mínimo, pero ese margen no sirve para trabajar por encima de la presión nominal[1]. Si no la sabes, tráenos la máquina o el latiguillo roto y lo miramos.
¿Qué datos necesito para pedir un latiguillo a medida?
La presión de trabajo, el fluido, el diámetro interior, la longitud entre extremos, el racor de cada extremo y las condiciones de trabajo. Con el latiguillo roto en la mano, el resto lo sacamos nosotros.
¿Hay alguna norma sobre el montaje y el mantenimiento de latiguillos?
Sí: la especificación técnica ISO/TS 17165-2:2018 recoge pautas de selección, instalación, sustitución, mantenimiento y almacenamiento de mangueras y latiguillos hidráulicos[2].
Fuentes
- [1] Fluid Power World Editor. (2017, 23 de mayo). What is burst pressure for a hydraulic hose? Fluid Power World. https://www.fluidpowerworld.com/burst-pressure-hydraulic-hose/
- [2] International Organization for Standardization. (2018). ISO/TS 17165-2:2018. Hydraulic fluid power. Hose assemblies. Part 2: Practices for hydraulic hose assemblies [Ficha de la norma]. https://online.standard.no/en/isots-17165-2-2018
