Fugas de aire comprimido: qué son, cuánto cuestan y cómo se detectan

Guía técnica · Aire comprimido

Una fuga de aire comprimido no es como dejar una luz encendida: no se nota en el acto, no hace ruido salvo que te acerques y sigue gastando aire mientras la red está presurizada, también en los descansos y de noche. Normalmente, en un sistema sin revisar, las fugas se llevan alrededor del 20 % del aire que produce el compresor, y en instalaciones descuidadas pueden llegar al 20-30 %. Con un programa de detección y reparación periódico, ese porcentaje baja por debajo del 10 %^[1].

Aquí tienes qué es una fuga, por qué cuesta dinero aunque el aire «no se vea», cómo se detecta con tres métodos distintos y sus límites, y cuándo conviene pasar de ir arreglando sobre la marcha a una auditoría en condiciones. Si lo que necesitas es que alguien venga a medirlo, en Grupo JOH hacemos auditorías de aire comprimido con esta misma lógica.

Por qué una fuga «gratis» cuesta dinero de verdad

El aire comprimido no es gratis: hay que producirlo. Según el Departamento de Energía de Estados Unidos, del coste de tener un compresor funcionando durante diez años, el 76 % es la factura eléctrica; comprar el equipo y mantenerlo suponen, cada uno, en torno al 12 % restante^[2]. Casi todo lo que cuesta el aire comprimido a lo largo de su vida es la energía que consume el compresor para producirlo, no el compresor en sí. Una fuga que nadie repara es electricidad que se escapa por un agujero.

Un ejemplo: si tu compresor pierde un 20 % del aire que produce en fugas, estás pagando la factura eléctrica de producir ese 20 % para que no lo use ninguna máquina. Bajarlo al 10 % no es un capricho de mantenimiento: es la mitad de esa parte de la factura que no compra nada.

Las fugas también suben la presión de trabajo sin que nadie lo decida: el compresor tiene que compensarlas, así que la presión sube para que a las máquinas les siga llegando lo que necesitan. Y subir presión cuesta: cada 2 psi (unos 0,14 bar) de diferencial suponen alrededor de un 1 % más de potencia consumida en el compresor^[3]. Con más presión, además, las propias fugas y los usos sin regulador gastan todavía más aire: se paga dos veces por el mismo problema.

Dónde aparecen las fugas más a menudo

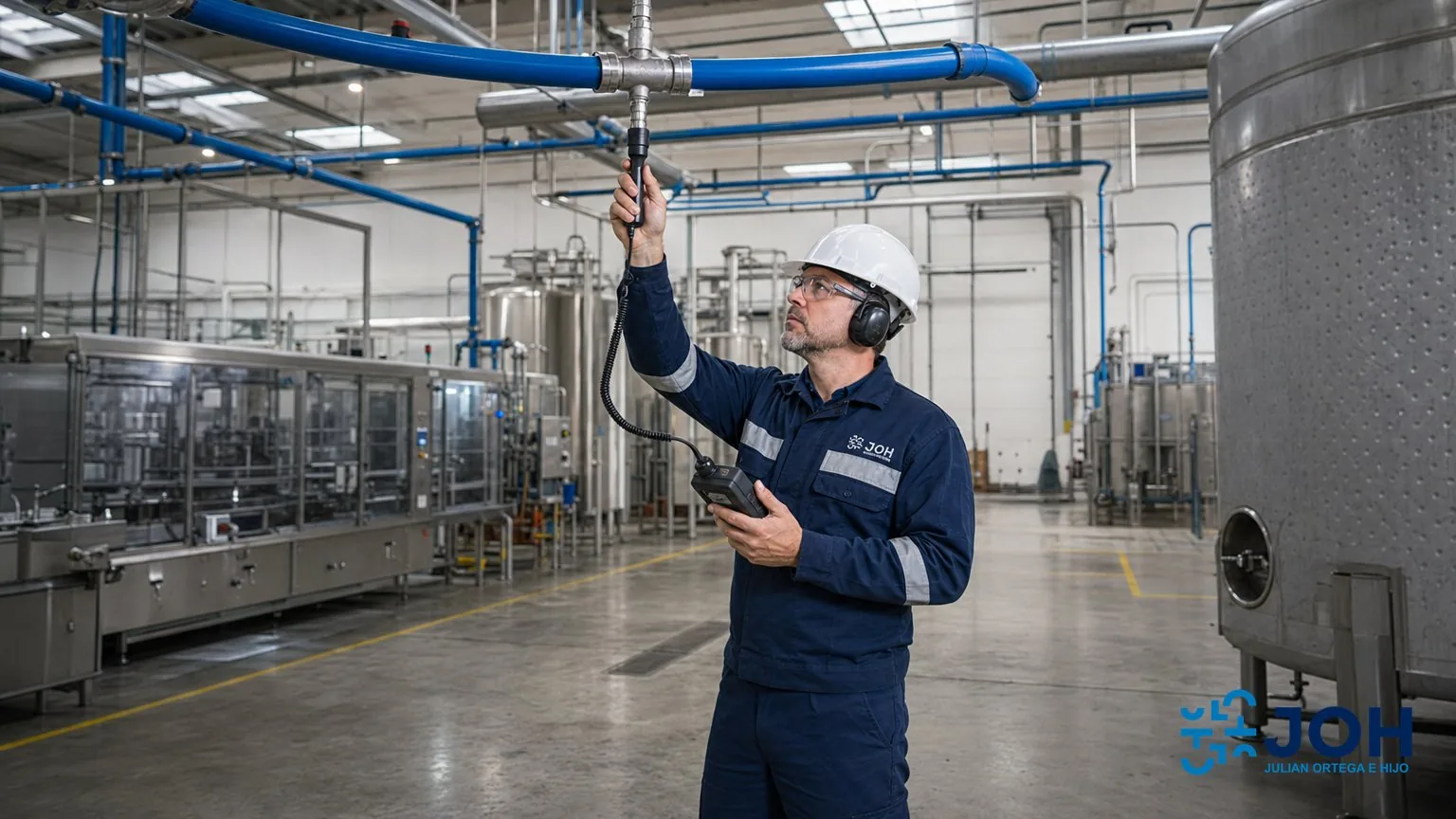

Técnico comprobando con un detector de ultrasonidos una conexión de la red de aire comprimido en una nave industrial

Cualquier punto de la red puede tener una fuga, pero los puntos habituales se repiten en cualquier instalación^[1]:

Racores, latiguillos, tubos flexibles y acoples rápidos, sobre todo en los puntos que se desconectan y conectan a diario.
Reguladores de presión con la junta o el asiento desgastados.
Purgadores de condensados y válvulas de corte que se quedan abiertos o no cierran del todo.
Juntas de tubería, uniones desmontables y roscas con sellador aplicado de forma incorrecta o insuficiente.

Arreglar una fuga, casi siempre, es tan sencillo como reapretar una conexión o cambiar una pieza barata: un racor, una junta, un tramo de manguera. El coste real no está en la reparación, está en el tiempo que la fuga lleva sin detectarse.

Cómo se detectan: tres métodos y sus límites

Detectar una fuga de aire comprimido no es cosa de verla: se nota por el sonido que hace el aire al escapar a presión, y para eso hay tres formas de trabajar, con un coste y un alcance distintos.

Agua con jabón

Es el método más básico: se aplica agua jabonosa con un pulverizador o un pincel sobre la conexión que se sospecha y, si hay fuga, aparecen burbujas. Es fiable y no necesita ningún equipo, pero exige llegar físicamente hasta cada conexión. En una nave grande, con tuberías en altura o con la producción en marcha y ruido de fondo, se vuelve lento y poco práctico^[4].

Detector de ultrasonidos de mano

Capta el silbido de alta frecuencia que produce el aire al escapar por un orificio, inaudible para el oído humano, y lo convierte en un sonido que se oye por auriculares o se ve en una pantalla. Un detector de este tipo trabaja a unos 40 kHz, con un embudo acústico que hace de micrófono direccional, cumple la norma técnica ASTM E1002 para detección de fugas por ultrasonidos y permite detectar fugas incluso a varios metros de distancia, sin tocar la tubería^[5]. Hay que recorrer la instalación tramo a tramo, pero no exige parar la producción ni ver la fuga a simple vista.

Cámara o imagen acústica

Es un paso más: en vez de apuntar punto por punto, un array de micrófonos capta el sonido de toda una zona a la vez y lo representa como un mapa superpuesto a la imagen, señalando de dónde viene cada fuga. El fabricante Teledyne FLIR, por ejemplo, fabrica una cámara acústica de este tipo, el modelo Si2x-LD, con un array de 124 micrófonos, un rango de 2 a 130 kHz y alcance de detección de hasta 200 metros según su ficha técnica^[6], lo que permite localizar fugas en tuberías altas sin subir a ninguna parte y sin detener la producción.

Método	Qué necesita	Punto fuerte	Límite
Agua con jabón	Acceso directo a cada conexión	Barato, fiable, sin equipo especial	Lento en instalaciones grandes; inviable en altura o con ruido
Ultrasonidos de mano	Un técnico recorriendo la red	Detecta fugas invisibles a varios metros, sin parar producción	Hay que revisar tramo a tramo, uno por uno
Cámara acústica	Barrido a distancia de una nave completa	Localiza varias fugas de golpe, sin subir ni parar nada	Equipo caro; normalmente lo trae quien hace la auditoría

Cómo se calcula cuánto aire se pierde en fugas

Más allá de localizar cada fuga una a una, hay dos pruebas que usa el sector para saber qué porcentaje del aire que produce el compresor se está perdiendo en el conjunto de la instalación^[1]:

Prueba de carga y descarga: se para todo el consumo (todas las máquinas apagadas) y se mide cuánto tiempo está el compresor en carga (T) frente a cuánto está en descarga (t). El porcentaje de fuga es (T × 100) / (T + t). Si el compresor pasa mucho tiempo cargando para mantener la presión sin que nadie use el aire, ahí está la fuga.
Prueba de caída de presión (purga): con el sistema a su presión normal, se corta la entrada de aire y se mide cuánto tarda (T) en caer la presión desde el valor normal (P1) hasta, aproximadamente, la mitad (P2). Conociendo el volumen de la instalación (V), el caudal perdido en pies cúbicos por minuto es (V × (P1 − P2) / T × 14,7) × 1,25.

Ninguna de las dos exige maquinaria especial: solo parar la producción un rato y tomar tiempos con un cronómetro y un manómetro. El propio Compressed Air Challenge recomienda repetir esta comprobación cada trimestre como parte de un programa normal de detección y reparación^[1], no como algo que se hace una vez y se olvida.

Cuándo conviene pasar de ir arreglando a una auditoría

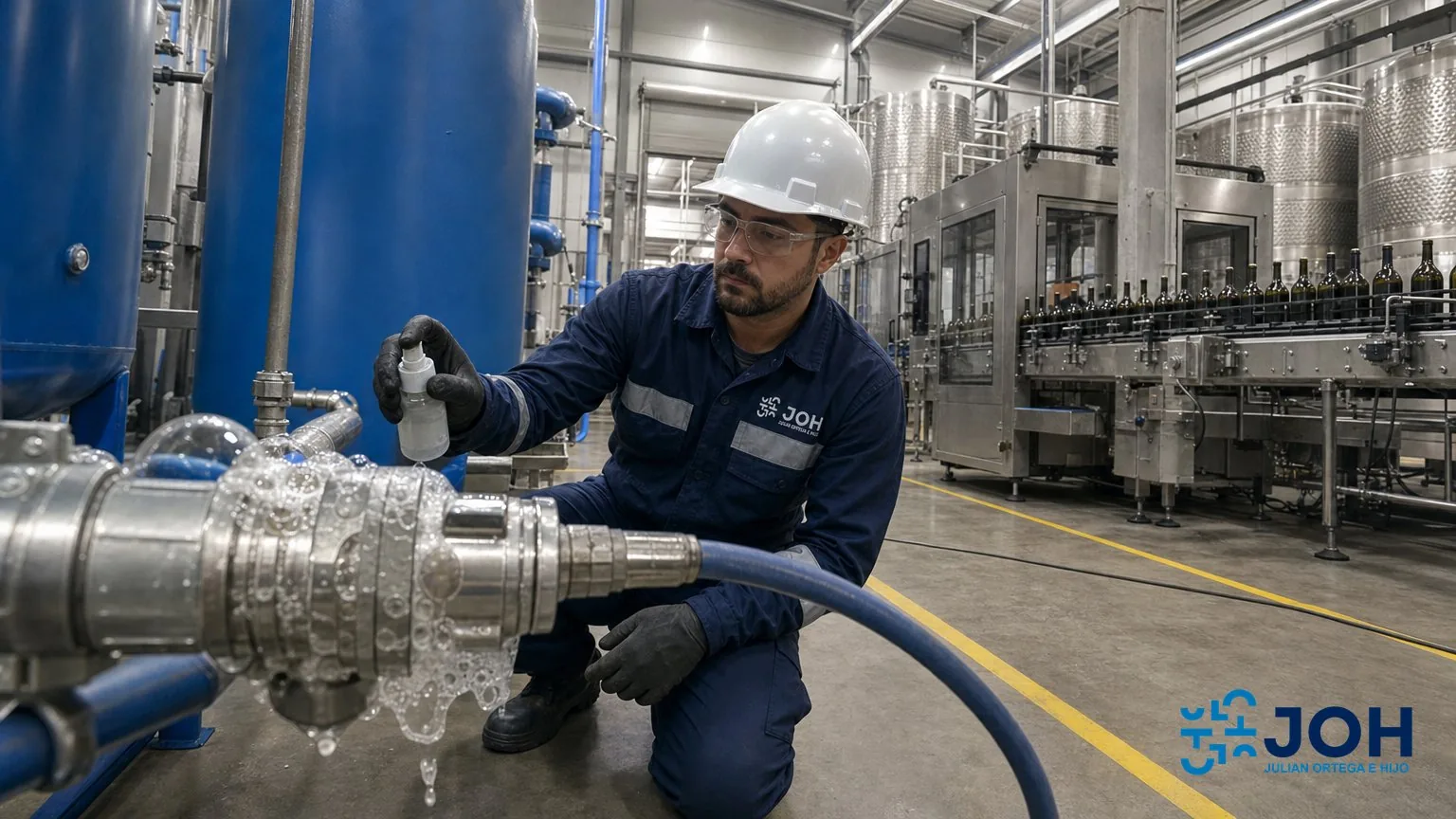

Fuga de aire comprimido visible por las burbujas de agua jabonosa en una conexión de tubería

Revisar fugas con agua jabonosa o un detector de ultrasonidos de vez en cuando está bien para el día a día, pero tiene un techo: te dice dónde hay una fuga, no cuánto te está costando de verdad ni qué parte del problema es la red, el compresor o cómo se usa el aire. Para eso existe un marco más completo, la norma ISO 11011, que evalúa el sistema de aire comprimido en sus tres partes: producción (compresor, secadores, filtros), distribución (la red que lleva el aire) y consumo (lo que usan las máquinas, incluido lo que se pierde en fugas)^[7].

Mirarlo así evita un error habitual: cambiar el compresor por uno más eficiente y seguir perdiendo aire por la red, o al revés. Conviene plantearse una auditoría, y no solo ir revisando fugas una a una, cuando se cumple alguno de estos puntos:

El compresor arranca y para (o carga y descarga) con mucha más frecuencia que antes, sin que haya crecido la producción.
La factura eléctrica del aire comprimido sube y no hay una explicación clara de por qué.
Hay quejas de presión baja en algún punto de la instalación, sobre todo al final de la red.
La instalación ha ido creciendo con el tiempo, con ampliaciones puntuales, y nadie ha vuelto a mirarla en conjunto.

Ese trabajo de campo es justo lo que hacemos en Grupo JOH con nuestra auditoría energética de aire comprimido: medimos consumo, presión y fugas de la instalación en marcha, sin parar la producción, y entregamos qué merece la pena arreglar primero. Si lo que necesitas es instalar una red nueva, la prueba de fugas que se hace al terminar el montaje la explicamos paso a paso en nuestra guía de instalación de redes de aire comprimido; y si lo que buscas es que la instalación no vuelva a llegar a este punto, con revisiones periódicas, tienes el detalle en mantenimiento de aire comprimido.

¿Notas que tu instalación pierde aire?

Cuéntanos qué equipo tienes y qué notas (presión baja, factura que sube, el compresor que no para) y te decimos qué tiene sentido revisar primero.

Habla con nosotros

Preguntas frecuentes

¿Cómo sé si mi instalación tiene fugas de aire comprimido?

La señal más clara es que el compresor arranca y para (o carga y descarga) con más frecuencia que antes sin que haya subido la producción, y que la presión baja en los puntos más alejados de la red. El sonido en sí casi nunca se oye a simple oído: hace falta un detector de ultrasonidos o, para toda una nave, una cámara acústica.

¿Cuánto aire se pierde por fugas en una instalación industrial?

Según el Compressed Air Challenge, en un sistema bien mantenido la pérdida por fugas debería quedar por debajo del 10 % del aire que produce el compresor; en instalaciones sin revisar es habitual que llegue al 20 % y puede subir hasta el 20-30 %.

¿El agua con jabón sirve para detectar fugas de aire comprimido?

Sí, y es fiable: si hay fuga, aparecen burbujas. El problema es el tiempo: hay que llegar físicamente hasta cada conexión, y en una nave grande, con tuberías en altura o con la producción en marcha, resulta más lento que un detector de ultrasonidos o una cámara acústica.

¿Qué diferencia hay entre un detector de ultrasonidos y una cámara acústica?

El detector de ultrasonidos se usa punto por punto: lo acercas a cada conexión que sospechas y capta el silbido de la fuga, aunque sea inaudible al oído. La cámara acústica escanea una zona entera a distancia con un array de micrófonos y muestra en un mapa de dónde viene el sonido, sin tener que subir a ninguna parte.

¿Cada cuánto hay que revisar las fugas de una red de aire comprimido?

El Compressed Air Challenge recomienda repetir la comprobación cada trimestre, como parte de un programa normal de detección y reparación, no como una revisión puntual que se hace una vez y se olvida.

¿Cuándo conviene contratar una auditoría de aire comprimido en vez de revisar las fugas una a una?

Cuando el compresor cicla mucho más que antes sin explicación, sube la factura sin que haya crecido la producción, hay quejas de presión baja o la instalación ha ido creciendo con ampliaciones sueltas que nadie ha vuelto a mirar en conjunto. Ahí una revisión puntual con agua jabonosa ya no basta.

Fuentes

Compressed Air Challenge. (2026). Fact Sheet #7: Compressed Air System Leaks. compressedairchallenge.org
U.S. Department of Energy, Industrial Technologies Program. (2004). Compressed Air Tip Sheet #1: Determine the Cost of Compressed Air for Your Plant (DOE/GO-102004-1926). energy.gov
Compressed Air Challenge. (2026). Fact Sheet #4: Pressure Drop and Controlling System Pressure. compressedairchallenge.org
Fluke. Soapy Water Method vs. Air Leak Detection Equipment. fluke.com
CS Instruments. LD 450, detector de fugas para aire comprimido y gas. cs-instruments.com
Teledyne FLIR. Si2x-LD, Acoustic Imaging Camera: ficha técnica. flir.com
ISO. (2013). ISO 11011:2013 (Compressed air, Energy efficiency, Assessment). iso.org
